Stern-Dreieck-Anlaufschaltung

Eine Stern-Dreieck-Anlaufschaltung (kurz YΔ-Schaltung) dient dazu, größere Drehstrommotoren mit Kurzschlussläufer mit reduzierter Leistungsaufnahme anlaufen zu lassen. Dies vermeidet das Auslösen von Überstromschutzeinrichtungen aufgrund des sonst hohen Anlaufstroms bei direktem Anlauf (englisch Direct On-Line, DOL [1]) in Dreieckschaltung.

Bei dem Anlassverfahren wird der Drehstrommotor zum Anlaufen zunächst in Sternschaltung geschaltet, nachfolgend wird der Motor in Dreieckschaltung geschaltet. Die Leistungsaufnahme des Motors beträgt beim Anlaufen in Sternschaltung 1/3 der Leistung in Dreieckschaltung.

Die YΔ-Umschaltung ist durch den Einsatz von Frequenzumrichtern weitgehend hinfällig geworden. Größere Asynchronmotoren wurden zum Anlassen auch oft mit Schleifringläufern ausgeführt. Mit Frequenzumrichtern ist im Gegensatz zur YΔ-Umschaltung eine reduzierte Stromaufnahme bei dennoch hohem Anlaufmoment realisierbar

Stern Dreieck Schaltung bei Motoren

Bei der Sternschaltung ist jeweils ein Anschluss einer Spule miteinander verbunden. An die übrigen drei Anschüsse werden die Leitungen des Stromnetzes angeschlossen. Um eine Sternschaltung zu realisieren werden daher die Anschlüsse U2, V2 und W2 miteinander verbunden.


Wann schaltet man von Stern auf Dreieck?
Ab einer Leistung von 0,09kW- 3,0kW werden die Motoren in der Regel in Sternschaltung angeschlossen, da diese in 230V/400V betrieben werden. Ab 4,0kW sind die Antriebe in Dreieck anzuschließen, da sie für 400V/690V ausgelegt sind. Diese Angaben gelten für 2 + 4 polige Normmotoren

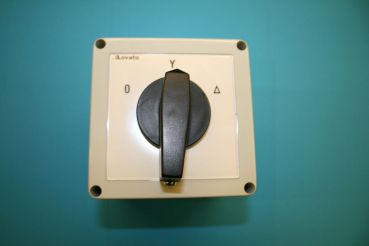

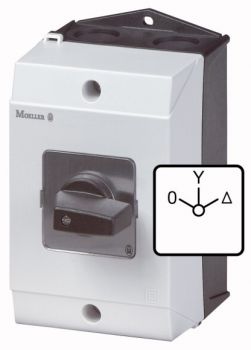

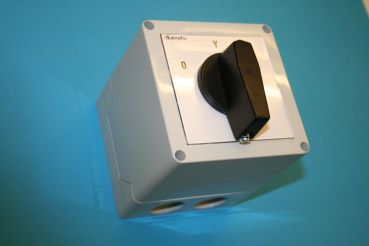

Stern-Dreieckschalter als Aufbauschalter, Moeller Eaton, T0-4-8410/I1, 207140, Sterndreieckschalter

Laststromschalter, Stern-Dreieckschalter als Aufbauschalter

  • FABRIKAT: Moeller Eaton
  • TYPE: T0-4-8410/I1
  • Bestellnummer: 207140
  • max Schaltleistung bei einer Spannung von 400/412V: 6,5KW
  • Bemessungsdauerstrom: 20A
  • Leistungskontakte: 3
  • Schutzart: IP 65
  • schwarzer Drehgriff
  • stabiles Aufbaugehäuse (auf Putz)
  • BxHxT: 80x120/137x95+27mm
65,38 EUR

inkl. 19% MwSt. zzgl. Versand

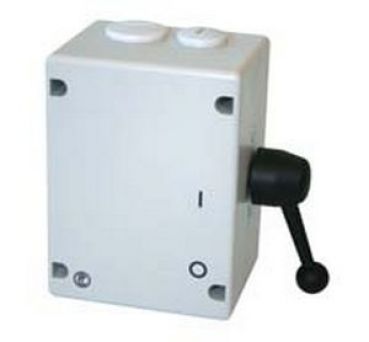

Motor-Stern-Dreieck-Schalter im ISO-Gehäuse, Elektra Tailfingen, TYT 16, 46 505, Sterndreieckschalter
TOP

Motor-Stern-Dreieck-Schalter im ISO-Gehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: TYT 16 ähnlich Bild
  • Nr.: 46 505
  • Schliesser: 3
  • Bemessungsdauerstrom: 25A
  • Schaltleistung max.: 7,5KW bei 400V/50Hz
  • mit Kunststoffhebel zu betätigen
  • robuste Profiausführung
  • Schutzart: IP65
119,94 EUR

inkl. 19% MwSt. zzgl. Versand

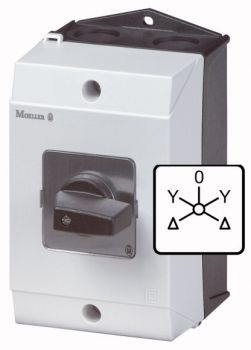

Wende-Stern-Dreieckschalter als Aufbauschalter, Moeller Eaton, T3-5-15876/I2, 207537, Wendesterndreieckschalter
TOP

Laststromschalter, Wende-Stern-Dreieckschalter als Aufbauschalter

  • FABRIKAT: Moeller Eaton
  • TYPE: T3-5-15876/I2
  • Bestellnummer: 207537
  • max Schaltleistung bei einer Spannung von 400/412V: 13KW
  • Bemessungsdauerstrom: 32A
  • Leistungskontakte: 3
  • Schutzart: IP 65
  • BxHxT: 100x160/180x80+27mm
144,11 EUR

inkl. 19% MwSt. zzgl. Versand
Stern-Dreieckschalter als Aufbauschalter Moeller Eaton, T3-4-8410/I2, 207195, Sterndreieckschalter
TOP

Laststromschalter, Stern-Dreieckschalter als Aufbauschalter

  • FABRIKAT: Moeller Eaton
  • TYPE: T3-4-8410/I2
  • Bestellnummer: 207195
  • max Schaltleistung bei einer Spannung von 400/412V: 13KW
  • Bemessungsdauerstrom: 32A
  • Leistungskontakte: 3
  • Schutzart: IP 65
  • BxHxT: 100x160/180x80+27mm
146,52 EUR

inkl. 19% MwSt. zzgl. Versand

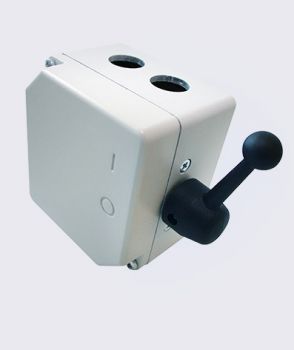

Motor-Stern-Dreieckschalter im Guss-Gehäuse, Elektra Tailfingen, TYG 16, 46 449, Sterndreieckschalter
TOP

Motor-Stern-Dreieckschalter im Guss-Gehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: TYG 16 ähnlich Bild
  • Nr.: 46 449
  • Schliesser: 3
  • Bemessungsdauerstrom: 25A
  • Schaltleistung max.: 7,5KW bei 400V/50Hz
  • mit Kunststoffhebel zu betätigen
  • robuste Profiausführung
  • Schutzart: IP65
151,73 EUR

inkl. 19% MwSt. zzgl. Versand
Motor-Stern-Dreieck-Schalter im ISO-Gehäuse, Elektra Tailfingen, TYT 32, 46 506, Sterndreieckschalter

Motor-Stern-Dreieck-Schalter im ISO-Gehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: TYT 32 ähnlich Bild
  • Nr.: 46 506
  • Schliesser: 3
  • Bemessungsdauerstrom: 45A
  • Schaltleistung max.: 15KW bei 400V/50Hz
  • mit Kunststoffhebel zu betätigen
  • robuste Profiausführung
  • Schutzart: IP44
153,04 EUR

inkl. 19% MwSt. zzgl. Versand
Motor-Stern-Dreieckschalter im Guss-Gehäuse, Elektra Tailfingen, TYG 32, 46443, Sterndreieckschalter, Sterndreieckstarter, Drehstrommotor, Elektromotor
TOP

Motor-Stern-Dreieckschalter im Guss-Gehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: TYG 32 ähnlich Bild
  • Nr.: 46 443
  • Schliesser: 3
  • Bemessungsdauerstrom: 45A
  • Schaltleistung max.: 15KW bei 400V/50Hz
  • Schutzart: IP65
205,77 EUR

inkl. 19% MwSt. zzgl. Versand
Stern-Dreieckschalter als Aufbauschalter, Moeller Eaton, T5B-4-8410/I4, 207234, Sterndreieckschalter
TOP

Laststromschalter, Stern-Dreieckschalter als Aufbauschalter

  • FABRIKAT: Moeller Eaton
  • TYPE: T5B-4-8410/I4
  • Bestellnummer: 207234
  • max Schaltleistung bei einer Spannung von 400/412V: 22KW
  • Bemessungsdauerstrom: 63A
  • Leistungskontakte: 3
  • stabiles Aufbaugehäuse (auf Putz)
  • BxHxT: 160x240x160mm
229,90 EUR

inkl. 19% MwSt. zzgl. Versand

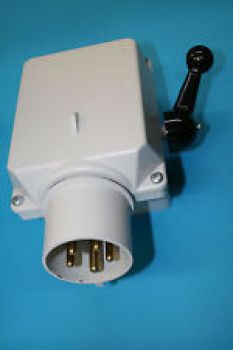

Motor Sterndreieckschalter, Elektra 46656, CEE Gerätestecker, bis 7,5KW, Gussbox
NEU

Motor-Stern-Dreieck-Schalter mit Gerätestecker im Gussgehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: CGTNY 516/6h
  • Nr.: 46 656
  • Schalter-Steckerkombination Cecon 5x16A (Achtung Stecker)
  • Schliesser: 3
  • Bemessungsdauerstrom: 16A
  • Schaltleistung max.: 7,5KW bei 400V/50Hz
229,96 EUR

inkl. 19% MwSt. zzgl. Versand
Motorstarter, handbetätigter Stern Dreieck Schalter, Klinger & Born, 3501, Sterndreieckschalter
TOP

Motorstarter, handbetätigter Stern Dreieck Schalter

  • FABRIKAT: Klinger & Born
  • TYPE: 0098.3501
  • bis 7,5KW(8KW)
  • mit Hauptschalter abschließbar
  • mit Unterspannungsauslöser 400V/50Hz
  • verhindert ein Wiedereinschalten bei Spannungsabfall und Spannungswiederkehr
  • Schutzart IP54
234,37 EUR

inkl. 19% MwSt. zzgl. Versand

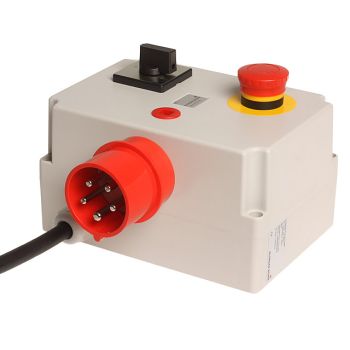

SternDreieckSchalter, 3500, bis 7,5KW, Motorschutzrelais, Not-Aus, Motorstarter, Motorschalter, Sterndreieckstarter
TOP

Motorstarter, handbetätigter Stern Dreieck Schalter

  • FABRIKAT: Klinger & Born
  • TYPE: 0098.3500
  • bis 7,5KW(8KW)
  • mit NOT-AUS
  • mit Motorschutzrelais 7,5-11A, ( x 0,58 )
  • mit Unterspannungsauslöser 400V/50Hz
  • verhindert ein Wiedereinschalten bei Spannungsabfall und Spannungswiederkehr
  • SPANNUNG in Volt: 3Ph-400
  • Schaltleistung AC3, 7,5 (8) KW bei 400V 3Ph.
244,37 EUR

inkl. 19% MwSt. zzgl. Versand

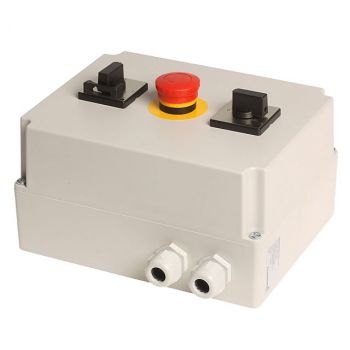

Motorstarter, handbetätigter Stern Dreieck Schalter, K&B, 4001, Sterndreieckschalter
TOP

Motorstarter, handbetätigter Stern Dreieck Schalter

  • FABRIKAT: Klinger & Born
  • TYPE: 0098.4001
  • bis 9,5KW
  • mit Hauptschalter abschließbar und NOT-AUS
  • mit Unterspannungsauslöser 400V/50Hz
  • verhindert ein Wiedereinschalten bei Spannungsabfall und Spannungswiederkehr
  • AUS-Befehl über 2 Kontakte anschließbar
252,57 EUR

inkl. 19% MwSt. zzgl. Versand
Motor-Stern-Dreieckschalter im Guss-Gehäuse, Elektra Tailfingen, TYG 50, 302426, Sterndreieckschalter

Motor-Stern-Dreieckschalter im Guss-Gehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: TYG 50 ähnlich Bild
  • Nr.: 302 426
  • Schliesser: 3
  • Bemessungsdauerstrom: 63A
  • Schaltleistung max.: 22KW bei 400V/50Hz
  • Schutzart: IP65
313,58 EUR

inkl. 19% MwSt. zzgl. Versand
Motor-Stern-Dreieck-Schalter mit Gerätestecker im Gussgehäuse a.P., Elektra Tailfingen, CGTNY 532/6h, 46 659, Sterndreieckschalter

Motor-Stern-Dreieck-Schalter mit Gerätestecker im Gussgehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: CGTNY 532/6h
  • Nr.: 46 659
  • Schalter-Steckerkombination Cecon 5x32A (Achtung Stecker)
  • Schliesser: 3
  • Bemessungsdauerstrom: 32A
  • Schaltleistung max.: 15KW bei 400V/50Hz
  • Schutzart: IP53
329,82 EUR

inkl. 19% MwSt. zzgl. Versand
Motor-Stern-Dreieckschalter im Guss-Gehäuse, Elektra Tailfingen, TYG 80, 46 474, Sterndreieckschalter

Motor-Stern-Dreieckschalter im Guss-Gehäuse a.P.

  • FABRIKAT: Elektra Tailfingen
  • TYPE: TYG 80 ähnlich Bild
  • Nr.: 46 474
  • Schliesser: 3
  • Bemessungsdauerstrom: 100A
  • Schaltleistung max.: 30KW bei 400V/50Hz
  • Schutzart: IP65
464,12 EUR

inkl. 19% MwSt. zzgl. Versand

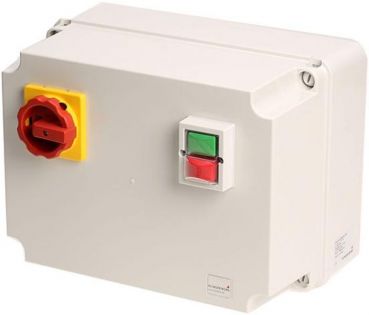

Motorstarter, automatischer Stern Dreieck Starter, Klinger & Born, 4023, bis 15KW, Taster EIN-AUS, Sterndreieckschalter
NEU
TOP

Motorstarter, automatischer Stern Dreieck Starter

  • FABRIKAT: Klinger & Born
  • TYPE: 0098.4023
  • bis 15KW
  • Betätigung mit Taster EIN-AUS
  • mit Überstromrelais einstellbar von 13-19A (Motornennstrom x 0,58)
  • Hochlaufzeit einstellbar
  • mit Unterspannungsauslöser 230V/50Hz
561,95 EUR

inkl. 19% MwSt. zzgl. Versand

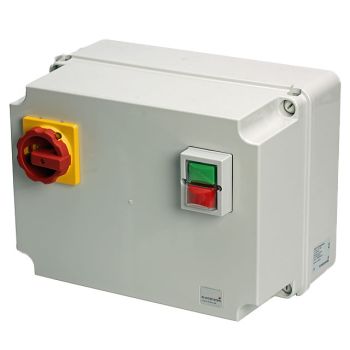

Automatischer Stern-Dreieck-Starter 4025, bis 22KW + Hauptschalter, Elektromotor, Sterndreieckschalter, Drehstrommotor
NEU
TOP

Motorstarter, automatischer Stern Dreieck Starter

  • FABRIKAT: Klinger & Born
  • TYPE: 0098.4025
  • bis 22KW
  • Betätigung mit Taster EIN-AUS
  • Hochlaufzeit einstellbar
  • mit Unterspannungsauslöser 230V/50Hz
  •
698,51 EUR

inkl. 19% MwSt. zzgl. Versand
