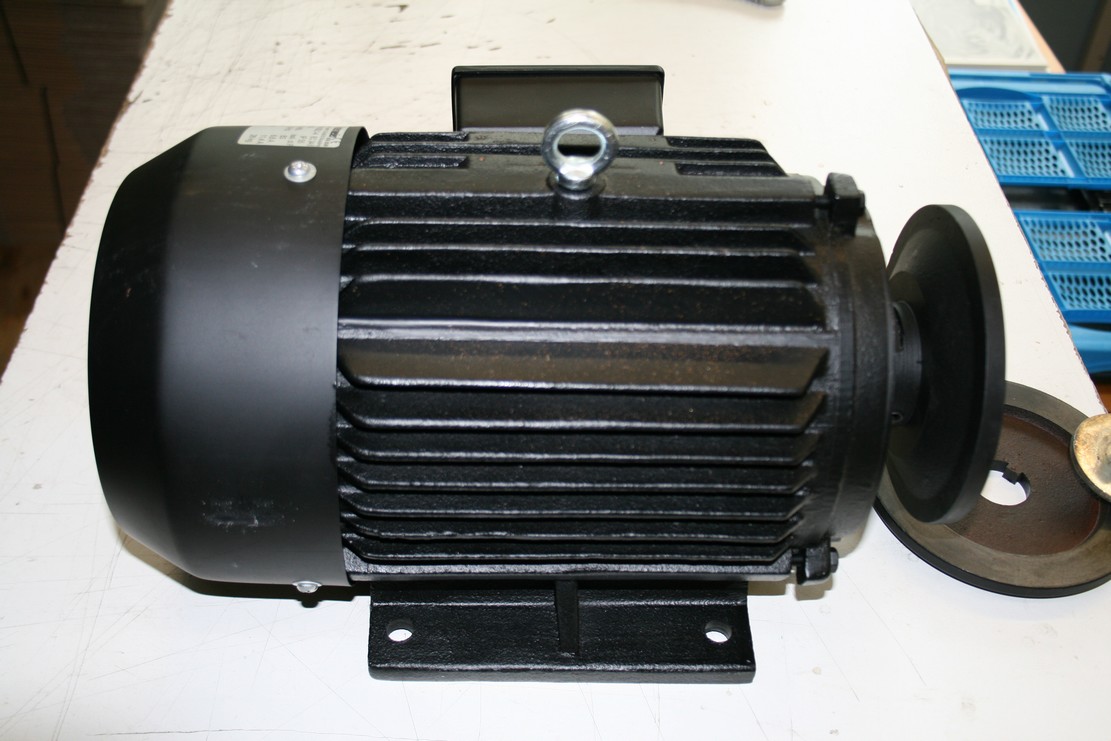

Drehstrommotor als Kreissägemotor
- FABRIKAT: Niedermeier
- TYPE: KRN 100 L2-4
- Leistung in KW: 5,5
- SPANNUNG in Volt: 230/400
- STROM in Ampere: 14,8 / 8,5
- Umdrehungen/Min.: 1500/1350
- Schutzart: IP55
- Betriebsart: S6 40%
- Frequenz: 50Hz
- Temperaturschutz: Bimetallschalter 160°

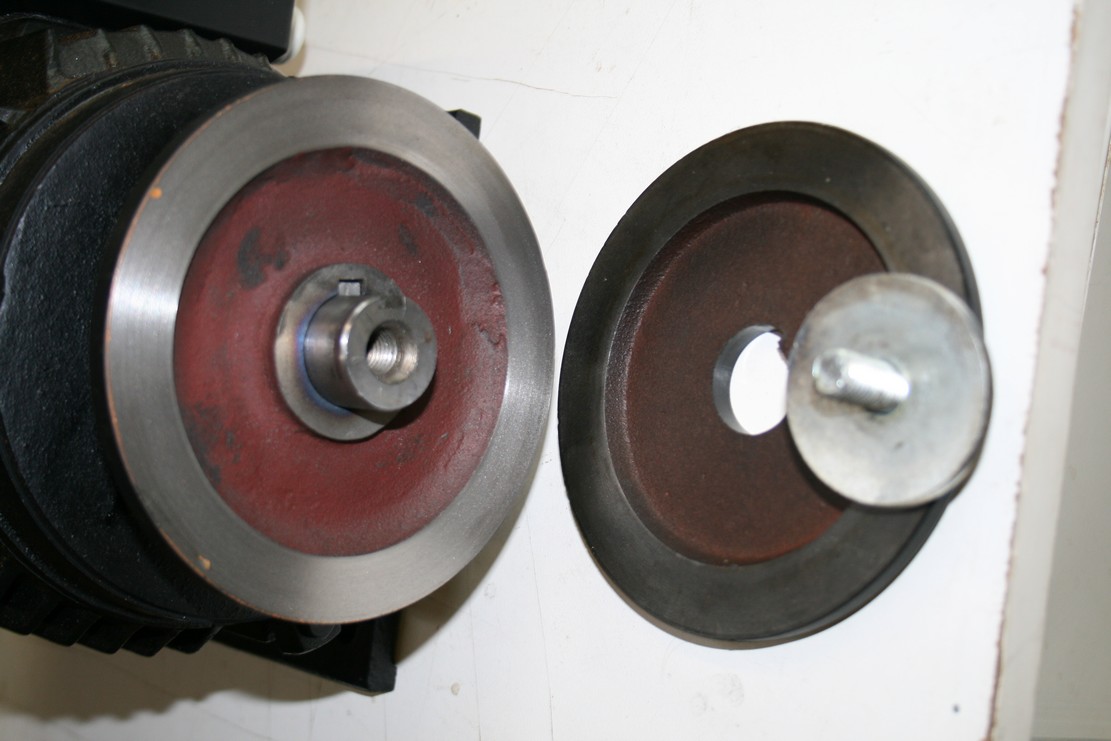

- mit Sägeblattflansch
- Bauform: B3

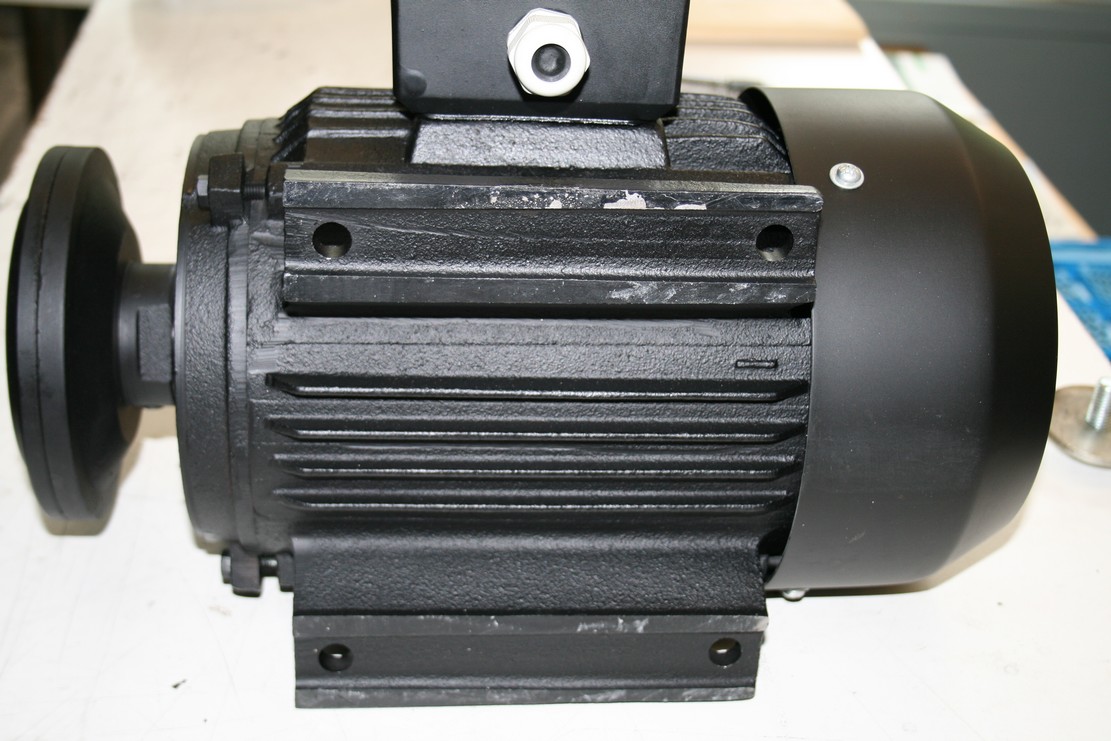

- Anschlusskasten seitlich
- Gesamtlänge Motor: 385mm
- Wellenhöhe Mitte: 100mm
- Abstand Sägeblatt zu 1. Bodenbefestigung: 100mm
- Abstand Bodenbefestigung in der Länge: 140mm
- Abstand Bodenbefestigung in der Breite: 160mm
- Wellendurchmesser: 30mm
- Gesamthöhe: 200mm
- Gesamtgewicht: 33kg
- Die Flanschraube hat ein Rechtsgewinde
- der Flansch ist so aufgebaut, daß der Motor für Links- und Rechtslauf geeignet ist
- für Motore mit 1500U/min wird ein Sägeblatt bis 750mm Durchmesser empfohlen
Richtwerte für Drehstrom-Käfigläufermotoren, 1500 U/min, 50 Hz
| Motorleistung | | 125V | | 230V | | 400V |
| kW | PS-hp | cosφ | η% | | Motor-
nenn-
strom | min.
Vor-
sich.
(*) | ΥΔ | | Motor-
nenn-
strom | min.
Vor-
sich.
(*) | ΥΔ | | Motor-
nenn-
strom | min.
Vor-
sich.
(*) | ΥΔ |
| 0,06 | 0,083 | 0,7 | 59 | | 0,67 | 2 | 2 | | 0,38 | 1 | 1 | | 0,22 | 1 | 1 |
| 0,09 | 0,125 | 0,7 | 60 | | 0,99 | 2 | 2 | | 0,55 | 2 | 2 | | 0,33 | 1 | 1 |
| 0,12 | 0,166 | 0,7 | 61 | | 1,29 | 4 | 2 | | 0,76 | 2 | 2 | | 0,42 | 2 | 2 |
| 0,18 | 0,25 | 0,7 | 61 | | 1,93 | 4 | 4 | | 1,1 | 2 | 2 | | 0,64 | 2 | 2 |
| 0,25 | 0,333 | 0,7 | 62 | | 2,69 | 4 | 4 | | 1,4 | 4 | 2 | | 0,88 | 2 | 2 |
| 0,37 | 0,5 | 0,72 | 64 | | 3,7 | 6 | 4 | | 2,1 | 4 | 4 | | 1,22 | 4 | 2 |
| 0,55 | 0,75 | 0,75 | 69 | | 4,4 | 10 | 6 | | 2,7 | 4 | 4 | | 1,5 | 4 | 2 |
| 0,75 | 1 | 0,8 | 74 | | 5,9 | 10 | 10 | | 3,3 | 6 | 4 | | 2 | 4 | 4 |
| 0,8 | 1,1 | 0,8 | 74 | | 6,3 | 16 | 10 | | 3,6 | 6 | 4 | | 2,1 | 4 | 4 |
| 1,1 | 1,5 | 0,83 | 77 | | 7,8 | 16 | 10 | | 4,9 | 10 | 6 | | 2,6 | 4 | 4 |
| 1,5 | 2 | 0,83 | 78 | | 10,7 | 20 | 16 | | 6,2 | 10 | 10 | | 3,5 | 6 | 4 |
| 2,2 | 3 | 0,83 | 81 | | 15,2 | 25 | 20 | | 8,7 | 16 | 10 | | 5 | 10 | 6 |
| 2,5 | 3,4 | 0,83 | 81 | | 17,3 | 25 | 20 | | 9,8 | 16 | 16 | | 5,7 | 10 | 10 |
| 3 | 4 | 0,84 | 81 | | 20,4 | 35 | 25 | | 11,6 | 20 | 16 | | 6,6 | 16 | 10 |
| 3,7 | 5 | 0,84 | 82 | | 25 | 35 | 35 | | 14,2 | 25 | 20 | | 8,2 | 16 | 10 |
| 4 | 5,5 | 0,84 | 82 | | 26,8 | 35 | 35 | | 15,3 | 25 | 20 | | 8,5 | 16 | 10 |
| 5 | 6,8 | 0,84 | 83 | | 33,1 | 50 | 50 | | 18,9 | 35 | 25 | | 10,5 | 20 | 16 |
| 5,5 | 7,5 | 0,85 | 83 | | 36,4 | 63 | 50 | | 20,6 | 35 | 25 | | 11,5 | 20 | 16 |
| 6,5 | 8,8 | 0,85 | 84 | | 42,4 | 63 | 50 | | 23,7 | 35 | 25 | | 13,8 | 25 | 16 |
| 7,5 | 10 | 0,86 | 85 | | 47,6 | 63 | 50 | | 27,4 | 50 | 35 | | 15,5 | 35 | 16 |
