Überspannungsableiter, Dehn 952300, DEHNguard M DG M TNC 275, Überspannungsschutz

ca. 1-3 Tage ca. 1-3 Tage (Ausland abweichend)
159,95 EUR

inkl. 19% MwSt. zzgl. Versand

Auf den Merkzettel
Beschreibung

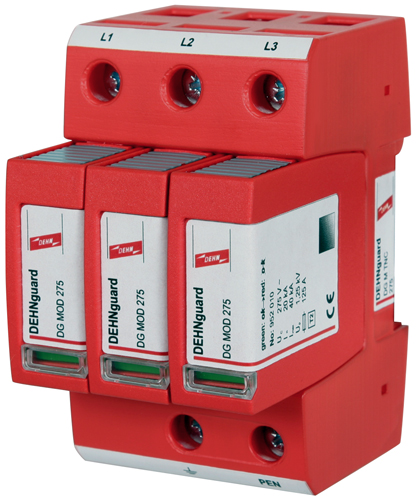

  Überspannungsableiter



  • FABRIKAT: Dehn
  • TYPE: 952300
  • DEHNguard M DG M TNC 275
  • Mittelschutz für TNC-


DG M TNC ... : Modularer Überspannungs-Ableiter für TN-C-Systeme

  DG M TNC 150  DG M TNC 275  DG M TNC 385  DG M TNC 440
SPD nach EN 61643-11 Typ 2   Typ 2   Typ 2   Typ 2
SPD nach IEC 61643-1 Class II   Class II   Class II   Class II
Nennspannung ac     [UN] --   230/400 V  --   400/690 V
Höchste Dauerspannung ac     [UC] 150 V  275 V  385 V  440 V
Nennableitstoßstrom (8/20)     [In] 15 kA  20 kA  20 kA  20 kA
Maximaler Ableitstoßstrom (8/20)     [Imax] 40 kA  40 kA  40 kA  40 kA
Schutzpegel     [UP] ≤ 0,7 kV  ≤ 1,25 kV  ≤ 1,75 kV  ≤ 2 kV
Schutzpegel bei 5 kA     [UP] ≤ 0,55 kV  ≤ 1 kV  ≤ 1,35 kV  ≤ 1,7 kV
Ansprechzeit     [tA] ≤ 25 ns  ≤ 25 ns  ≤ 25 ns  ≤ 25 ns
Maximaler netzseitiger Überstromschutz 125 A gL/gG  125 A gL/gG  125 A gL/gG  125 A gL/gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz 50 kAeff  50 kAeff  25 kAeff  25 kAeff
TOV-Spannung     [UT] 175 V / 5 sec.  335 V / 5 sec.  385 V / 5 sec.  580 V / 5 sec.
TOV-Charakteristik Festigkeit   Festigkeit   Festigkeit   Festigkeit
Betriebstemperaturbereich     [TU] -40°C...+80°C   -40°C...+80°C   -40°C...+80°C   -40°C...+80°C
Funktions-/Defektanzeige grün / rot   grün / rot   grün / rot   grün / rot
Anschlussquerschnitt (min.) 1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig
Anschlussquerschnitt (max.) 35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0
Schutzart IP 20   IP 20   IP 20   IP 20
Einbaumaße 3 TE, DIN 43880  3 TE, DIN 43880  3 TE, DIN 43880  3 TE, DIN 43880
Zulassungen --   KEMA, VDE, UL, VdS   --   --

Bestellinformationen
Typ DG M TNC 150  DG M TNC 275  DG M TNC 385  DG M TNC 440
Artikelnummer 952 313 952 300
