Beschreibung

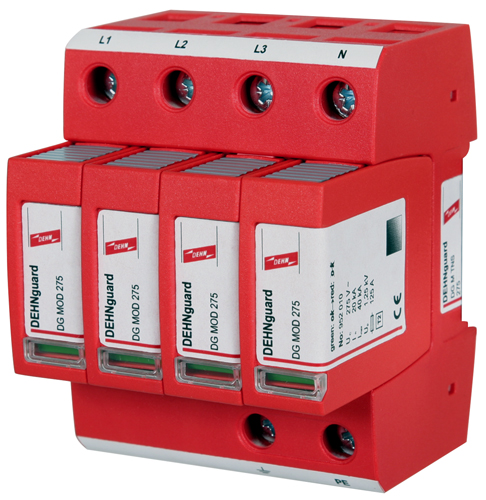

Überspannungsableiter



  • FABRIKAT: Dehn
  • TYPE: 952400
  • DEHNguard M DG M TNS 275
  • Mittelschutz für TNS-Netz



DG M TNS ... : Modularer Überspannungs-Ableiter für TN-S-Systeme
  DG M TNS 150  DG M TNS 275  DG M TNS 385
SPD nach EN 61643-11 Typ 2   Typ 2   Typ 2
SPD nach IEC 61643-1 Class II   Class II   Class II
Nennspannung ac     [UN] --   230/400 V  --
Höchste Dauerspannung ac     [UC] 150 V  275 V  385 V
Nennableitstoßstrom (8/20)     [In] 15 kA  20 kA  20 kA
Maximaler Ableitstoßstrom (8/20)     [Imax] 40 kA  40 kA  40 kA
Schutzpegel     [UP] ≤ 0,7 kV  ≤ 1,25 kV  ≤ 1,75 kV
Schutzpegel bei 5 kA     [UP] ≤ 0,55 kV  ≤ 1 kV  ≤ 1,35 kV
Ansprechzeit     [tA] ≤ 25 ns  ≤ 25 ns  ≤ 25 ns
Maximaler netzseitiger Überstromschutz 125 A gL/gG  125 A gL/gG  125 A gL/gG
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz 50 kAeff  50 kAeff  25 kAeff
TOV-Spannung     [UT] 175 V / 5 sec.  335 V / 5 sec.  385 V / 5 sec.
TOV-Charakteristik Festigkeit   Festigkeit   Festigkeit
Betriebstemperaturbereich     [TU] -40°C...+80°C   -40°C...+80°C   -40°C...+80°C
Funktions-/Defektanzeige grün / rot   grün / rot   grün / rot
Anschlussquerschnitt (min.) 1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig   1,5 mm2 ein-/feindrähtig
Anschlussquerschnitt (max.) 35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig   35 mm2 mehrdrähtig/25 mm2 feindrähtig
Montage auf 35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715   35 mm Hutschiene nach EN 60715
Gehäusewerkstoff Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0   Thermoplast, Farbe rot, UL 94 V-0
Schutzart IP 20   IP 20   IP 20
Einbaumaße 4 TE, DIN 43880  4 TE, DIN 43880  4 TE, DIN 43880
Zulassungen KEMA   KEMA, VDE, UL, VdS   KEMA

Bestellinformationen
Typ DG M TNS 150  DG M TNS 275  DG M TNS 385
Artikelnummer 952 403 neu! 952 400
